雜志名稱：《施工技術》

刊登期號：2016 Vol.45  No.16

作者：張滿江紅  張淼

[摘要]前海合作區為入駐企業建造的臨時綜合辦公區——前海企業公館采用鋼框架結構，外掛預制裝配式混凝土外墻板的形式，以滿足快速建造的要求。鋼框架柱采用焊接箱型截面、熱軋或熱成型方管，樓層梁采用熱軋H型鋼，樓板采用鋼-混凝土壓型鋼板組合樓蓋，PC板采用C30混凝土預制，直接以清水混凝土表面效果作為外飾面。本文結合前海企業公館工程的應用實例，對預制裝配式混凝土外墻的設計方案和吊裝工藝進行闡述，為其他類似工程提供了思路和施工方法的借鑒。

[關鍵詞]鋼框架 制裝配式混凝土墻板 設計方案 吊裝工藝

1、項目概況

     前海企業公館位于深圳市南山區前海深港合作區，工程主要包含30棟企業公館，1棟特區館，總占地面積約10萬㎡，總建筑面積約6.6萬㎡。由于深圳前海深港合作區基礎設施建設正在展開，沒有寫字樓提供給入駐企業使用，為滿足企業進駐前海合作區辦公的迫切需求，前海管理局為進駐前海合作區的企業建造臨時綜合辦公區——前海企業公館。前海企業公館建筑壽命為10年，該項目采用高效、綠色、低碳、可持續的建造模式，將打造成未來前海國際一流的工作方式和生活方式的“體驗區”。為滿足快速建造的要求，建筑采用鋼框架結構，外掛預制裝配式混凝土外墻板（后簡稱為PC板）的形式。

2、鋼框架裝配預制墻板設計方案

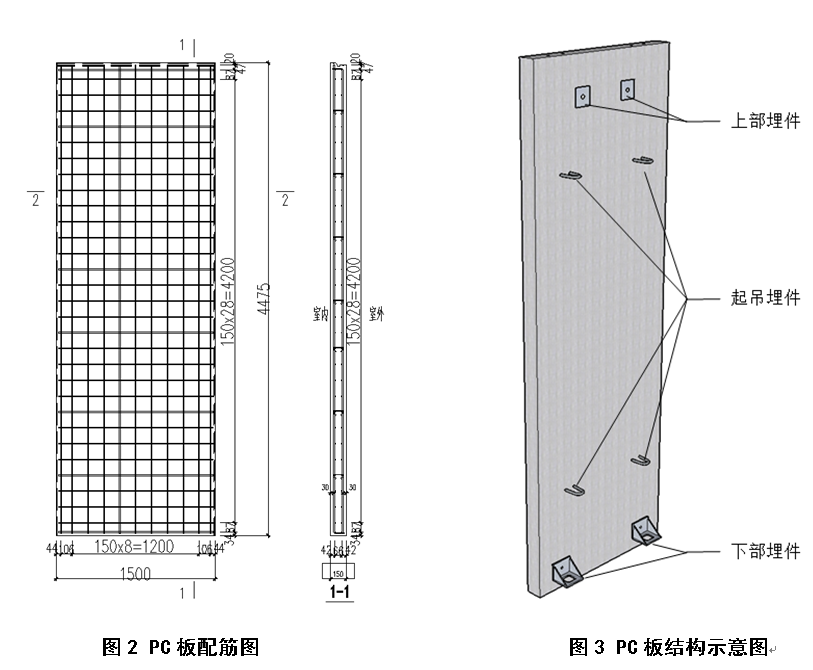

      本工程為鋼框架結構，樓板采用鋼-混凝土壓型鋼板組合樓蓋，其中樓層梁采用熱軋H型鋼，鋼框架柱采用焊接箱型截面、熱軋或熱成型方管，組合樓板采用閉口型壓型鋼板。本工程包含14棟鋼框架結構外掛PC板的單體，PC板總數量為268塊，總面積約為2900㎡，PC板采用C30混凝土預制，內部鋼筋采用雙層雙向的直徑為8mm的HRB400級鋼筋，鋼筋間距150mm。在PC板安裝完成后，不需要做任何外飾面，直接以PC板的清水混凝土表面效果作為外飾面。PC板結構示意圖如下：

      在鋼框架結構外掛PC墻板的結構設計中需要解決的主要問題是PC板與結構的連接，包括PC板與基礎梁的連接、PC板上部埋件與鋼梁的連接及PC板下部埋件與鋼梁的連接。根據結構的受力性能和施工條件，并保證結構的整體性進行設計，最終確定PC板下部埋件與結構采用焊接連接，PC板上部埋件與結構采用螺栓連接。

2.1 PC板與基礎梁的連接

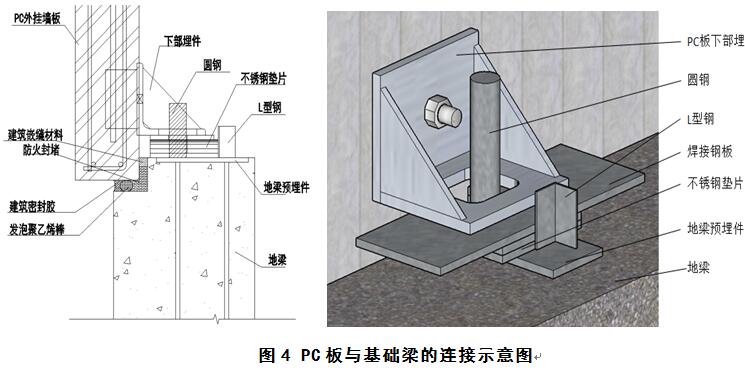

      PC板下部埋件與基礎梁通過焊接鋼板進行焊接固定，其中地梁預埋件根據圖紙位置，固定在地梁上，L型鋼用于固定焊接鋼板及不銹鋼墊片，與地梁預埋件、焊接鋼板、不銹鋼墊片焊接，圓鋼焊接于地梁預埋件上，便于PC板安裝固定，示意圖如下：
