示范工程級別：建設部科技示范工程
獲獎年度：2005
頒獎單位：建設部
一、工程概況

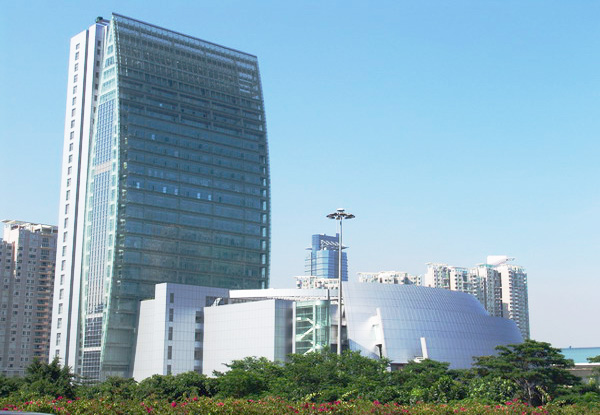

深圳電視中心工程是深圳市政府投資興建的重點工程，為電視、廣播節目演播、制作、傳輸并兼有對外開展廣播電視文化活動的大型綜合建筑。本工程建筑面積73283平方米，地下2層、裙房6層、主樓28層，高度124米，總投資8.6億元（其中土建投資2億多元）。
1、工程建設概況
建設單位：深圳電視臺
設計單位：機械工業部深圳設計研究院
監理單位：深圳華西建設監理公司
總承包單位：中國建筑第二工程局有限公司
2、工期
本工程2001年4月28日開工，竣工交付使用日期為2004年6月1日，總工期1129日歷天。
二、推廣技術項目簡介
1、新Ⅲ級鋼及直螺紋連接技術的應用
本工程中直徑≥φ22的鋼筋采用了新Ⅲ級鋼筋，新Ⅲ級鋼屈服強度高達到400MPa，減少了結構用鋼量，縮短了鋼筋的綁扎時間，提高了功效、縮短了工期，并大幅度地提高經濟效益，尤其在節約能源方面，可以大力推廣使用。
新Ⅲ級鋼筋連接采用了鋼筋等強度滾軋直螺紋連接技術，該技術工序簡單，相比其他類型鋼筋接頭連接技術而言，直螺紋連接技術易于操作，工效高，質量?jī)?yōu)，接頭機械性能抽檢合格率100%（抽檢92批次），全部滿足Ⅰ級接頭標準要求；施工場地條件要求低，并有效地降低工程成本，可以在工程中廣泛使用。
2、纖維混凝土及YK-FS復合防水劑的應用
本工程地下室底板、側壁及頂板結構混凝土中摻加了水泥重量3%左右的YK-FS復合防水劑，此防水劑具有防水、補償收縮性能，能有效的提高混凝土防水性能；
由于地下室側壁較長，在側壁混凝土中還摻加了水泥重量0.22%的PP纖維，其主要功能是提高混凝土的抗拉強度、防止混凝土由于各種原因產生而引起開裂，增強混凝土的抗?jié)B能力（可提高65%以上），提高混凝土抗沖擊能力；與YK-FS復合防水劑的同時應用，效果更加顯著，結構混凝土的自防水性能大幅度提高，并比同類型未摻加PP纖維的結構砼出現的裂縫要少，地下室施工完成近四年，基本沒有滲漏情況發生，達到了一級防水的設計要求。
3、鋼骨混凝土應用技術
深圳電視中心主樓12根框架柱在-2F至+9F采用了勁性鋼骨混凝土柱結構，勁性鋼骨混凝土柱結構具有比純混凝土柱結構可有效減小截面面積、增加建筑的空間利用率等優點，此技術已廣泛應用到各類建筑、特別是高層、超高層建筑上。
本工程勁性鋼骨柱是柱中心為鋼板焊接而成的十字形鋼龍骨，外包鋼筋混凝土，在底層-2F和過度層+9F鋼柱上焊有φ22*100圓柱頭焊釘，將鋼柱所承受彎矩傳遞給混凝土結構；勁性鋼柱與混凝土框架梁構成了無鋼梁勁性混凝土結構體系，有如下特點：提高建筑的有效空間、鋼結構質量更容易保障、可減少作業時間、縮短工期；與之同類型的工程可以推廣使用。
4、外爬架施工技術的應用
XHR-01型導軌式爬架是在原建設部建筑業司立項開發的導軌式爬架的基礎上改進而成的，是一種應用于高層建筑外腳手架施工的成套設備。它改變了傳統外腳手架用鋼管搭設到頂?shù)氖┕ち?xí)慣，該腳手架僅用3~5層腳手架，利用爬生機構實現整體或分片升降，它由底部承力桁架的組合系統、主框架、支架體系、爬升機構、動力控制系統、安全防墜裝置、荷載預警系統組成。
深圳電視中心主樓東、西、北三面外架采用了XHR-01型導軌式電動整體提升外爬架，在整體提升過程中比一般承力式外腳手架更穩定、更安全、抗傾覆能力更強，增加的提升同步和同重裝置，保證了爬架的整體平衡和桿件受力均勻。此爬架不但很好地滿足了工程施工的要求，而且提高了外架的安全性能。
5、地下防水新材料施工技術的應用
本工程地下室底板采用了新型防水材料APP塑性體改性瀝青防水卷材。該卷材具有強度高、延性大、耐老化和優良的耐熱性能，且施工方便，質量容易控制，使用后防水效果良好。地下室外墻則采用了另一種新型防水材料“貼必定”自粘性防水卷材，該卷材防水層為高密度聚乙烯膜，具有不透水性、延性好、耐熱、抗老化和粘結性能強等優點，該產品為冷做法施工，施工方便，工效高，防水性能良好。這兩種防水材料都具有推廣應用的價值。
6、鋼筋混凝土球面墻施工技術的應用
深圳電視中心裙樓正南面為三面球形墻結構形式，外觀新穎，造型獨特，錯落有致。球面墻雙向曲率變化較大，屬于薄殼結構，是本工程施工的難點。
針對球面墻的施工，項目編制了專項施工方案、并成立施工質量控制QC小組，攻克球面墻難關。分別對模板工程、鋼筋工程和混凝土工程制訂詳細施工方法和控制措施，并加強測量控制，由于采取措施有效、得當，最后取得了預期的效果，同時本QC小組獲得了深圳市優秀獎稱號。
7、駁幕墻應用技術
深圳電視中心工程建筑造型獨特、新穎、別具一格，裙樓1F~7F采用拉索點駁幕墻，標高為35.00米；南立面從7F~24F采用拉索點式玻璃幕墻，24F至頂部采用鋼管式點駁接幕墻，幕墻所有玻璃采用10mm鋼化+1.52pvb+8mm半鋼化的夾膠玻璃。玻璃原片為國內最為先進南玻公司產品，幕墻總面積12500m2。
8、雙層通風幕墻應用技術
深圳電視中心工程在主樓南立面外墻采用拉索點支撐雙層通風幕墻，據國內資深幕墻專家稱，這是國內首次采用的新技術，該技術已獲2項國家專利。
外幕墻采用拉索結構點支撐玻璃幕墻，鋼索采用分層魚腹式，沿豎向布置，沒2、3層為一個張拉單元，跨度為9米或12米。鋼索連續穿過兩個中間樓板，玻璃采用發射率小的非鍍膜玻璃；支撐裝置采用H型不銹鋼爪。內幕墻采用鋁合金型材質的明框玻璃幕墻，玻璃為中空淺色鍍膜玻璃，具有較高的保溫、隔熱、隔聲作用。
三、經濟效益和社會效益
本工程采用新Ⅲ級鋼筋與傳統的Ⅱ級鋼筋進行比較，節約材料費近277.8萬元；新Ⅲ級鋼筋采用等強度滾軋直螺紋連接技術與傳統采用的錐螺紋套筒相比，節約費用118.4萬元；主樓東、西、北三面采用導軌式電動整體提升外爬架與傳統的扣件式鋼管外腳手架相比更穩定、更安全、抗傾覆能力強、施工噪聲減少，節約費用244.7萬元；APP塑性體改性瀝青與“貼必定”自粘性防水卷材的應用，現場施工不需要各種粘合劑，工人無須佩戴防毒面具，施工過程不會揮發產生任何污染空氣的氣體，有利于施工環境的保護。
該工程工期滿足合同要求，獲得了2001年度深圳市安全文明工地稱號、深圳市2002年度主體結構優質獎、深圳市2005年度優質工程獎，球面墻技術QC攻關小組榮獲2003年度深圳市優秀質量信得過班組稱號。
